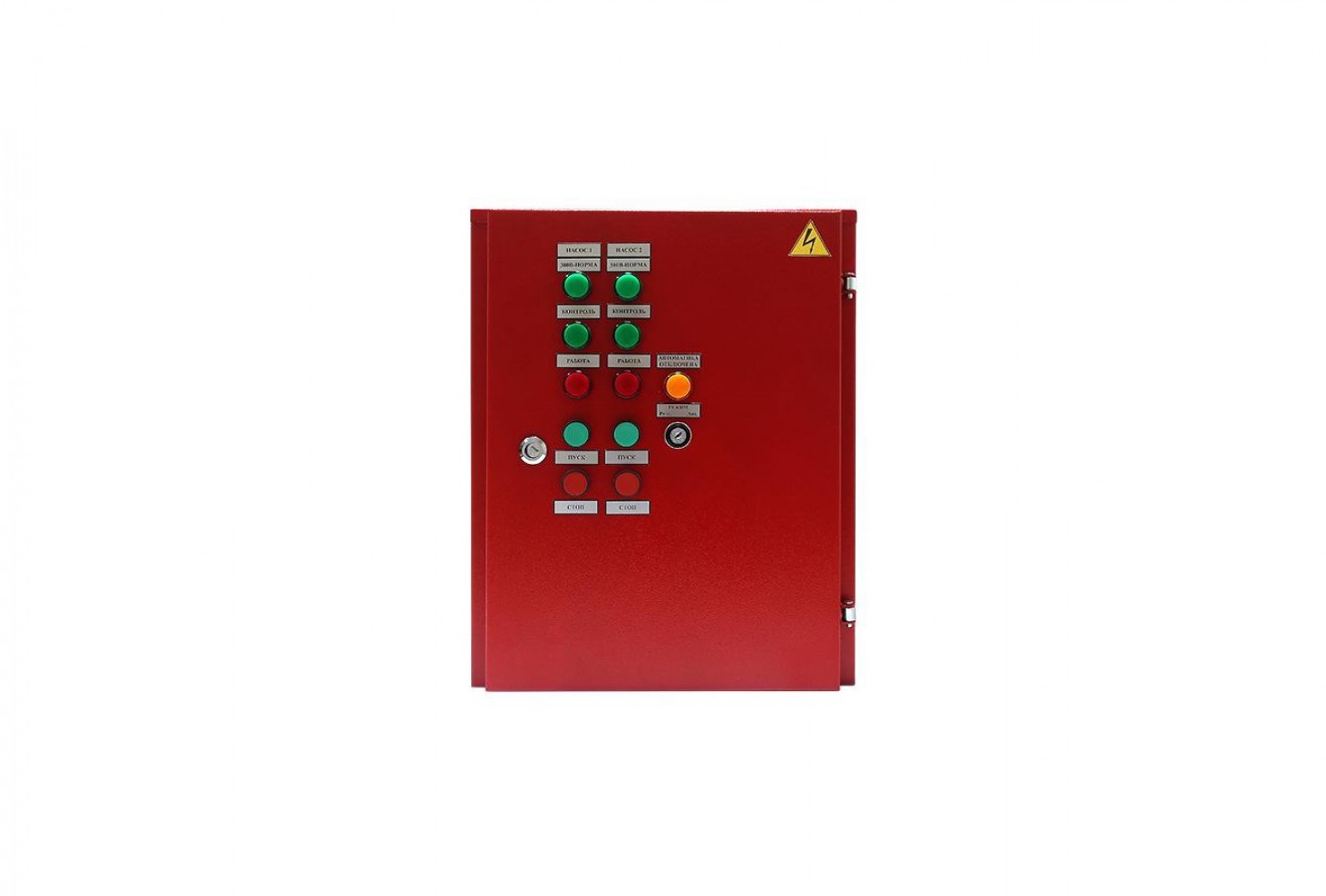

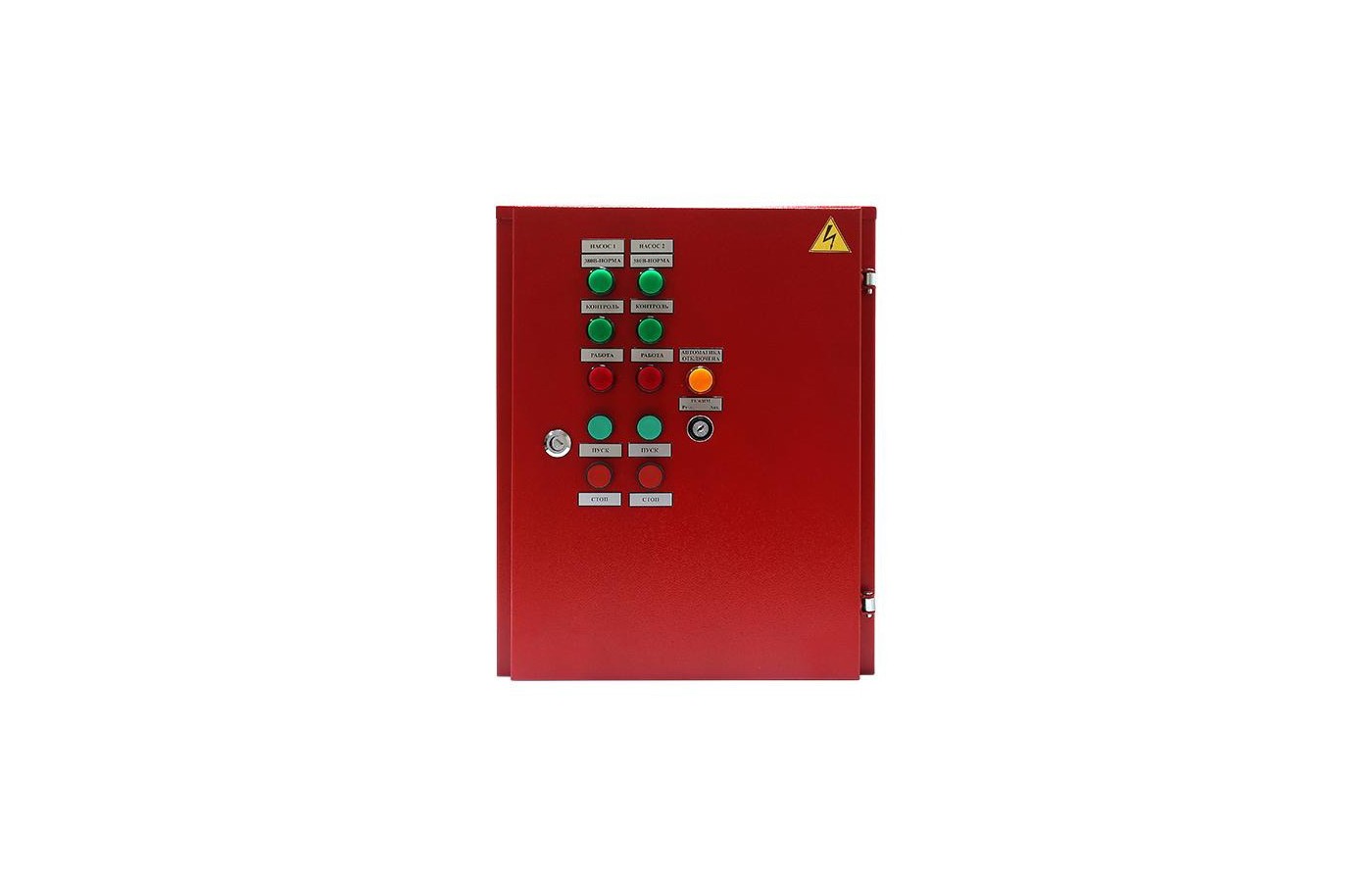

Силовой шкаф ШУПН2 предназначен для управления электродвигателями насосов (основным и резервным) внутреннего противопожарного водопровода.

В режиме «Автоматический» управление пожарными насосами осуществляется по команде, поступающей от прибора управления и контроля, входящего в состав системы противопожарной защиты объекта. В данном режиме, осуществляется контроль целостности линии управления основного и резервного насосов. Сигнал о целостности цепей управления "основного" и "резервного" насосов и сигналы о состоянии шкафа ШУПН2 выводятся систему пожарной автоматики, согласно требованиям Свода Правил.

При поступлении от прибора управления и контроля команды на запуск пожарных насосов, подается напряжение на электропитание основного насоса и формируется сигнал «Работа ОН» при этом включается реле времени с установленной на нем задержкой, достаточной для выхода ОН на рабочий режим.

В случае невыхода "ОН" на рабочее давление в течение установленного времени – "ОН" автоматически отключается и включается "РН". При этом снимается сигнал "Работа ОН" и формируется сигнал "Работа РН". В соответствии с требованиями Свода Правил в ШУПН2 предусмотрены контакты для подключения манометров (прессостатов) контролирующих выход работы ОН и РН на рабочий режим, а так же контроль давления воды в питающих трубопроводах, необходимого для пуска насосов.

Параметры выходных сигналов:

Шкаф ШУПН2 формирует выходные сигналы о своем состоянии в виде "сухих контактов", поступающие на прибор управления и контроля:

"Неисправность питания основоного насоса"

"Неисправность питания резервного насоса"

"Основной насос отключен"

"Резервный насос отключен"

"Автоматика отключена"

"Неисправность линии управления Основного насоса"

"Неисправность линии управления Резервного насоса"
